现代高压应用对电力电子器件的要求不断提高。电动汽车 (EV) 逆变器、可再生能源并网、公用事业规模储能和工业脉冲电力网络等系统需要能够处理极端电应力的组件。工程师在指定介电材料时面临着持续的挑战。这些材料必须防止灾难性的电击穿，管理高纹波电流，并能承受强烈的热循环。他们还需要在数十年的连续运行中保持容积效率而不降低。
双向拉伸聚丙烯已成为这些要求苛刻的应用的主要介电材料。 独特的分子排列和电气特性 BOPP 电容器薄膜 解决了高压可靠性方程。通过提供卓越的介电强度和超低损耗，该材料可确保关键任务环境中的稳定性能。了解这种薄膜在压力下的表现有助于工程师优化下一代电力系统的电容器设计。
卓越的介电强度： BOPP 具有极高的击穿电压（通常 >600 V/μm），可实现更薄的薄膜和更紧凑的高压电容器设计。
超低损耗： 即使在严重的高频纹波电流下，接近零的损耗因数（损耗角正切值）也可确保产生最少的热量并防止热失控。
故障安全可靠性： 金属化 BOPP 架构具有自我修复机制，可清除局部故障，而不会导致灾难性短路。
特定于应用的权衡： 虽然电气效率很高，但工程师必须考虑 BOPP 的热限制（通常上限为 105°C），并在必要时设计适当的热管理、电压降额或过渡到新兴纳米结构替代品。
高压电力薄膜电容器通常在 1kV 至远超过 100kV 的阈值范围内运行。在这些水平下，介电材料上的电应力是巨大的。关键任务电力系统中的电介质击穿会导致严重后果。系统故障、电弧闪光事件、火灾风险和代价高昂的工业停机是组件故障的常见结果。任何电介质的基线要求都是明确的。它必须提供最大的绝缘电阻，同时保持最薄的外形。这优化了每单位体积的电容，遵循基本方程，其中电容等于介电常数乘以面积除以厚度。
为了了解这些要求的规模，我们可以查看不同工程领域的典型工作电压。每个部门都需要特定的介电性能以防止击穿。
应用领域 | 典型电压范围 | 初级介电应力因子 |
|---|---|---|
电动汽车牵引逆变器 | 400V - 800V 直流 | 高纹波电流和快速开关瞬态。 |
可再生并网（太阳能/风能） | 1kV - 3.3kV 直流 | 连续高直流偏压和热循环。 |
公用储能 | 1.5kV - 5kV 直流 | 长期充电/放电循环和ESR加热。 |
脉冲电源系统 | 10kV - 100kV+ 直流 | 极端 dV/dt 脉冲放电和电晕风险。 |
储能系统使电容器承受高纹波电流。这些电流与元件的等效串联电阻 (ESR) 相互作用，通过 I²R 损耗导致内部发热。有效的热管理是严格的成功标准。介电材料必须能够抵抗随时间的热降解。它必须在整个额定温度范围内保持稳定的电容值。此外，它需要维持数百万次充放电循环而不会出现故障。无法有效散热的材料将会经历热失控，导致组件快速损坏。
在评估热稳定性时，工程师会寻找表明电介质不适合该应用的特定故障模式。尽早识别这些模式可以防止灾难性的系统故障。
在额定温度范围内电容漂移超过 5%。
由于局部加热，ESR 加速增加。
介电层的物理变形或熔化。
电介质吸收导致残余电压累积。
完全热失控导致完全短路。

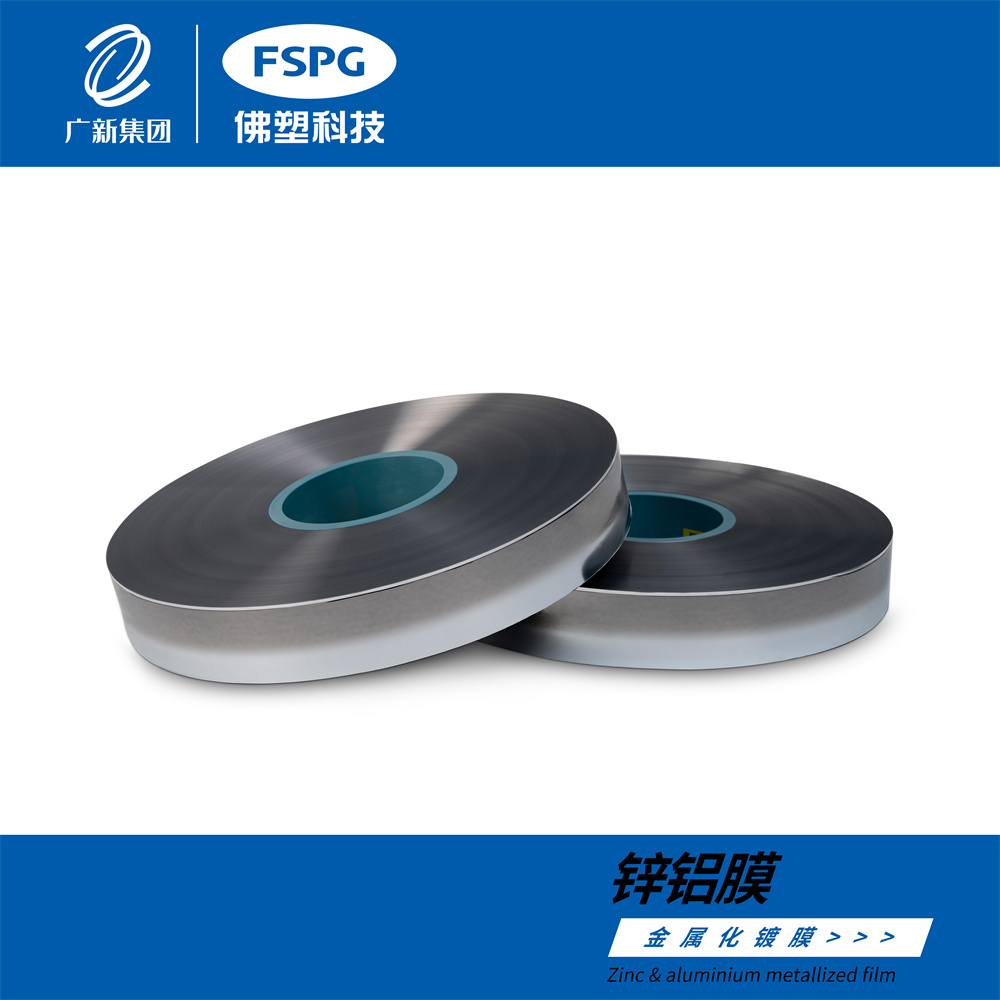

电容器级 BOPP 薄膜 的制造过程 包括在机器方向和横向方向上拉伸聚丙烯树脂。这种双轴取向使聚合物链对齐并消除微观空隙。结果是机械拉伸强度和介电完整性显着增强。标准行业指标表明，定向聚丙烯的击穿电压超过 600 V/μm。这种性能远远超过非取向薄膜和许多替代聚合物，使工程师能够设计更薄、更高效的电容器绕组。
取向过程直接决定了最终的电性能。通过控制拉伸比和退火温度，制造商可以针对特定的高压应用调整薄膜。
材料类型 | 典型击穿电压 (V/μm) | 介电常数（1kHz） |
|---|---|---|
电容器级BOPP | > 600 | 2.2 |
标准聚酯 (PET) | 400 - 500 | 3.3 |
聚苯硫醚 (PPS) | 300 - 400 | 3.0 |
无取向聚丙烯 | <200 | 2.2 |
聚丙烯具有非极性分子结构。这一特性导致极低的介电吸收和耗散因数，通常在 1 kHz 时测量小于 2 × 10⁻⁴。低 ESR 和等效串联电感 (ESL) 对于高频开关环境至关重要。采用碳化硅 (SiC) 或氮化镓 (GaN) 逆变器拓扑的系统以非常高的速度进行开关。 BOPP 的近乎零损耗特性确保电容器能够处理这些快速开关周期，而不会产生过多热量或出现热失控风险。

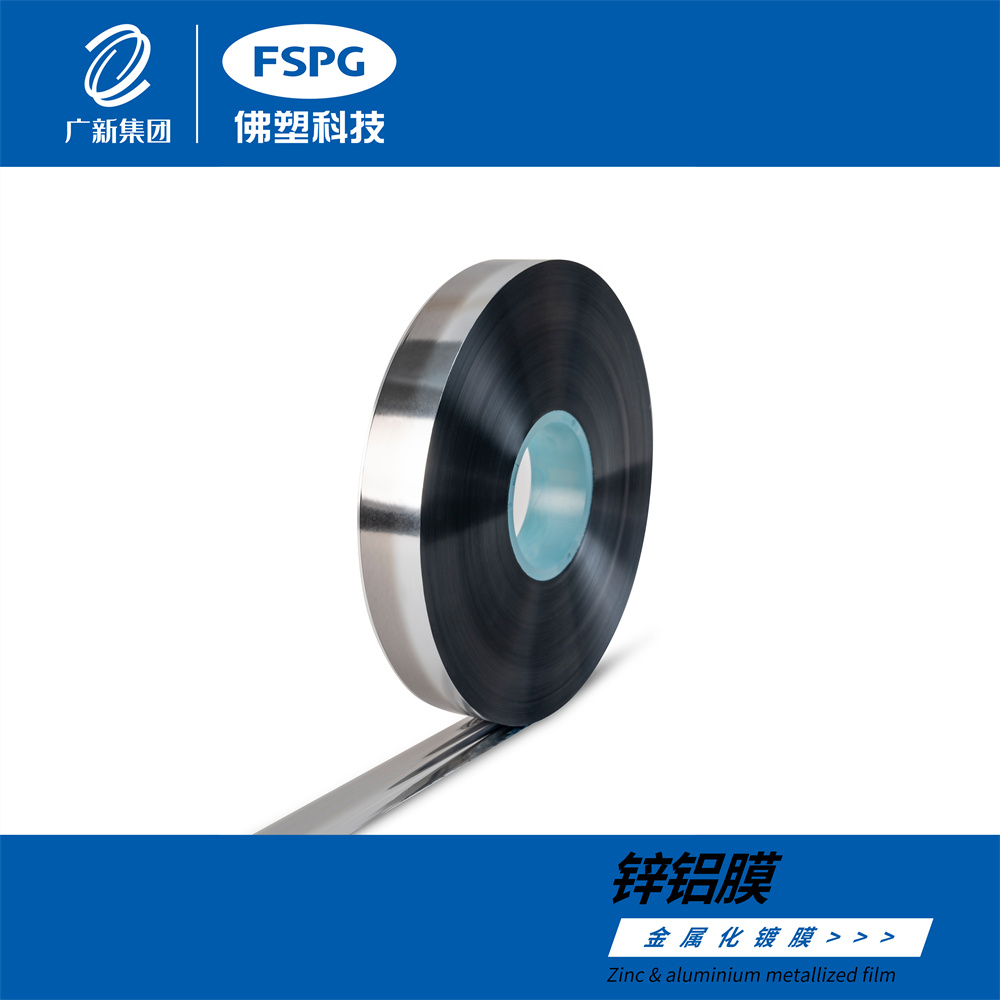

金属化薄膜架构提供独特的自愈能力。当由于电压瞬变而发生局部电介质击穿时，就会形成微观短路。该故障处产生的强烈热量立即蒸发了穿孔周围的超薄金属电极。这种汽化将故障与电路的其余部分隔离。结果是总电容发生微小损失，通常在皮法范围内，而不是灾难性的完全短路。这种机制极大地延长了组件的使用寿命和可靠性。
自愈过程发生在不到一秒的时间内。它遵循保护整个电容器结构的特定物理事件序列。
高压瞬变超过了薄膜的局部介电强度。
发生微观刺穿，在电极之间形成导电路径。
高故障电流流过穿孔，产生强烈的局部热量。
超薄金属化层（锌或铝）在故障周围蒸发。
汽化的金属膨胀并向外吹，清除导电路径。
故障被隔离，电容器恢复正常运行，电容损失可以忽略不计。
聚酯 (PET) 可在较低电压下提供更高的工作温度和更好的容积效率。然而，BOPP 在高压介电强度、绝缘电阻和高频损耗曲线方面远远优于 PET。对于超过 1kV 的应用，BOPP 是明智的选择。聚苯硫醚 (PPS) 可作为高温替代品。虽然 PPS 可以在较热的环境中运行，但 BOPP 仍保持着卓越的性价比。其在标准高压范围内的自愈可靠性使其成为大多数电力电子设计的首选。
薄膜技术与 1 类和 2 类陶瓷形成鲜明对比。陶瓷电容器经常遭受严重的直流偏置电容损失。它们还在机械应力下存在微裂纹风险并产生压电噪声。铝电解电容器具有较高的ESR和较低的纹波电流容量。它们面临极性电压限制，并且由于电解质干燥而导致寿命缩短。 BOPP 薄膜消除了这些问题，在高压交流和直流应用中提供稳定、持久的性能。
工程师必须在组件选择阶段仔细权衡这些差异。正确的选择在很大程度上取决于电路的具体要求。
介电技术 | 主要优势 | 主要限制 | 最佳用例 |
|---|---|---|---|
BOPP薄膜 | 高电压、低损耗、自愈。 | 温度限制（105°C）。 | 高压直流链路、缓冲器。 |
铝电解 | 每体积的大容量电容。 | ESR高，寿命有限。 | 低频批量滤波。 |
2 类陶瓷 (X7R) | 尺寸紧凑，可表面安装。 | 直流偏置电容损耗。 | 低压去耦。 |
聚酯薄膜 | 良好的容积效率。 | 高频损耗较高。 | 通用低压交流电。 |
新兴的进步正在突破介电技术的界限。多层纳米结构共挤薄膜，例如NanoPlex技术，将BOPP与其他高温聚合物分层。这些下一代薄膜旨在超越聚丙烯的传统热极限。他们寻求在更高的环境温度下运行，同时保留使标准 BOPP 如此有效的出色的自愈和介电性能。工程师们密切关注未来高密度电源应用的这些发展。
工程师在选择结构类型时必须分析机械和体积的权衡。绕线金属化薄膜设计最适合节省空间。它们占用的空间比箔电枢结构少两到三倍。它们还可以在高压直流母线应用中实现强大的自愈功能。相反，薄膜/箔结构对于极端高电流脉冲应用（例如缓冲器）是必需的。在这些环境中，标准薄膜的超薄金属化层会在峰值 dV/dt 应力下熔化。
单个电容器外壳内的串联内部配置提供了特定的设计优势。这些设计将总施加电压分压到多个串联的内部电容部分。这种划分显着降低了薄膜各层上的电压应力。该配置的主要应用包括低值、高压 AC/DC 滤波、缓冲网络和分压器。在这些电路中，安全性和高局部放电起始电压对于长期稳定性至关重要。
环保要求决定了包装的选择。盒装类型采用环氧树脂填充塑料外壳，可提供卓越的防潮、机械冲击和阻燃保护。这种保护是以牺牲紧凑性为代价的。无盒或包装填充类型更适合严格控制、空间受限的环境。当重量和体积受到严格限制时，未装箱的配置可提供必要的性能，而无需增加塑料外壳的体积。
聚丙烯的主要限制是其熔点和高温下的结构降解。电容器通常需要在 85°C 以上进行电压降额，硬性工作限制在 105°C 左右。工程师必须实施严格的缓解策略。主动冷却系统有助于维持安全的工作温度。应用严格的电压降额曲线可确保电介质不会承受过大的应力。指定更厚的高纯度薄膜可以为在高环境下运行的组件提供额外的安全裕度。
实施有效的热管理需要采取多方面的方法。设计团队通常同时部署多种策略。
在电容器组附近集成强制空气或液体冷却板。
根据制造商规格应用严格的电压降额曲线。
增加电容器之间的物理间距以改善自然对流。
指定较厚的介电薄膜以减少较高温度下的电应力。
局部放电或电晕在高压交流应用中构成重大风险。随着时间的推移，这些微放电会腐蚀薄膜并导致过早的介电击穿。制造和设计层面的缓解措施至关重要。利用串联绕线内部结构有助于管理电场。油浸或真空灌封环氧树脂密封完全消除了电晕放电开始处的气穴和空隙。消除这些空隙对于延长高压交流电容器的使用寿命至关重要。
指定超高纯度、电容器级树脂至关重要。杂质充当局部电场集中器，导致早期故障。薄膜厚度一致性（通常低至亚 2 微米水平）直接影响最终组件的故障率。严格的质量控制确保批量生产中批次间的可靠性。工程师必须验证供应商是否维持严格的标准，以保证成品电容器的长期性能。
要推进您的设计：
查看特定制造商数据表以验证击穿电压和 ESR 规格。
请求根据您的特定工作频率和温度定制的介电损耗曲线。
咨询现场应用工程师以确定最佳的薄膜厚度和金属化轮廓。
根据您的环境和空间限制评估包装选项。
答：BOPP 薄膜电容器可承受极高的电压，范围从 1kV 到超过 100kV。具体额定值取决于薄膜厚度、串绕内部部分和整体结构。正确的设计可确保介电应力安全地保持在击穿阈值以下。
答：当电压瞬变击穿电介质时，会产生微观短路。强烈的热量会立即蒸发穿孔周围的超薄金属层。这会清除短路并隔离故障，从而导致电容的微小损失而不是组件故障。
答：BOPP 具有非极性分子结构，导致损耗因数比 PET 低得多。它在高频纹波电流下产生的内部热量显着减少。在 SiC 或 GaN 逆变器等快速开关应用中，BOPP 可防止热失控。
答：BOPP 薄膜在高温下会软化并失去机械和介电完整性。标准工作温度约为 105°C，超过 85°C 时需要降额电压。超过这些限制会导致结构退化、漏电流增加和灾难性击穿。
答：是的，但施工类型很重要。对于具有高 dV/dt 应力的极端高电流脉冲应用，需要薄膜/箔结构。标准薄膜中的超薄金属化层在峰值电流应力下会熔化，因此固体金属箔可以应对浪涌。
答：电容器级薄膜采用超高纯度树脂来消除集中电场的微观杂质。它以极高的精度制造，以确保均匀的厚度低至亚 2 微米水平。标准商业 BOPP 缺乏这种纯度和一致性。
